Ringkasan Produk

Proses Pengelasan Plastik dengan Hot Riveting

Hot riveting adalah metode pengelasan yang secara selektif memanaskan tiang rivet termoplastik yang melewati lubang yang telah ditetapkan dari komponen yang akan digabungkan.Tekanan diterapkan untuk membentuk kepala nit, dan sendi terus dikencangkan sampai bahan cair mendingin dan mengeras. Hal ini menciptakan ikatan mekanis yang aman antara termoplastik dan komponen kawin.

    Keuntungan Utama:

1. Tidak ada getaran selama pengolahan, kecepatan cepat, dan efisiensi tinggi

2. Struktur dan proses yang sederhana, stabilitas yang sangat baik

3. Kekuatan ikatan yang kuat, ketahanan benturan, dan kinerja penyegelan yang baik

4. Kinerja biaya tinggi

5. Tidak diperlukan perekat, pelarut, atau pengikat mekanik hemat energi dan ramah lingkungan

6. Desain peralatan universal, perubahan cetakan cepat, cocok untuk produksi fleksibel

Produk:

• Panel trim sisi kiri dan kanan belakang (6 kursi, trim bawah pilar D)

• Left & Right Interior Side Trim Panel dalam (5-seater, kiri D-pilar trim bawah)

• Bahan: PC+ABS

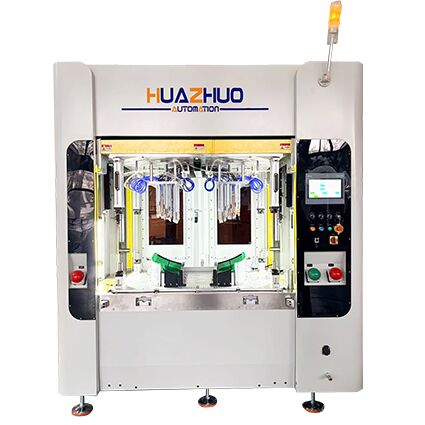

Huazhuo's Hot Riveting Welding Automation System dirancang untuk perakitan bagian plastik interior dan eksterior otomotif dengan kekuatan tinggi dan konsistensi tinggi.

Sistem ini mengintegrasikan servo-dikendalikan panas mengikat, presisi kontrol termal, dan posisi otomatis,membuatnya cocok untuk berbagai komponen trim otomotif di berbagai platform kendaraan.

Mesin ini dilengkapi dengan dua set cetakan, masing-masing dirancang untuk produk yang berbeda.
Setiap cetakan berisi dua rongga (bagian kiri & kanan), secara signifikan meningkatkan produktivitas.
Hal ini memberikan kinerja riveting panas yang stabil, efisien, dan bebas cacat.

Dirancang khusus untuk pemasok otomotif Tier-1 dan Tier-2, sistem ini memastikan pengulangan tinggi, produksi cerdas, dan ketergantungan operator minimal.

Keuntungan Utama

1. Multi-Point Synchronous Hot Riveting

• Keakuratan posisi riveting hingga ± 0,1 mm

• 12 ¢ 48 titik nit per siklus (bisa disesuaikan hingga 96)

• Bahan yang kompatibel: PP, ABS, PC+ABS, TPO, dll.

• Kurva pemanasan servo-dikendalikan memastikan pembentukan rivet yang stabil dan seragam

2. Dioptimalkan untuk aplikasi trim sisi belakang

Khusus dikembangkan untuk:
Panel trim sisi kiri dan kanan belakang (dinding bawah pilar D 6 kursi)
Fitur-fiturnya meliputi:

• Komponen simetris berukuran besar

• Beberapa titik pengelasan dan tingkat tinggi

• Pembentukan sinkronis tiang rivet dengan ketinggian yang berbeda

• Perlindungan anti goresan terintegrasi dan perlengkapan penentuan lokasi yang tepat

3. Perubahan cetakan yang cepat & kustomisasi tinggi

• Basis mesin modular, perubahan cetakan dalam waktu <15 menit

• Mendukung mode produksi stasiun tunggal atau stasiun ganda

• Fittings sepenuhnya disesuaikan sesuai dengan struktur trim sisi belakang

4Industri 4.0 Konektivitas Cerdas

• Siemens / Mitsubishi PLC + 10 "HMI

• Komunikasi OPC-UA didukung

• Data output meliputi:

  • Analisis waktu siklus

  • Kurva ketinggian nikel

  • Pemantauan OEE

  • Peringatan pemeliharaan prediktif

Skenario Aplikasi

Cocok untuk produksi berbagai bagian interior dan eksterior mobil, termasuk:
Panel instrumen, panel trim, komponen dekoratif, bagian kursi, hiasan, kisi, bracket, dll.

Di luar aplikasi otomotif, hot riveting juga berlaku untuk berbagai komponen elektronik dan listrik seperti perakitan PCB, perlengkapan meter, dan banyak lagi.

Kompatibel dengan Tier-1 / Tier-2 pemasok melayani merek seperti:
Toyota / Ford / GM / Hyundai / Geely / SAIC / Changan
Leapmotor / BYD / Tesla / XPeng dll

Spesifikasi Teknis

Mengapa Memilih Huazhuo?

• 20,000 m2 fasilitas R&D dan manufaktur internal

• 12+ tahun pengalaman dalam otomatisasi non-standar otomotif

• Catatan pengiriman proyek OEM / Tier-1 yang luas

• Peralatan, alat, dan solusi proses yang terbukti

Layanan Pasca Penjualan

• Jaminan kualitas 1 tahun

• Dukungan teknis jarak jauh (perangkat lunak + video)

• Pemasangan di lokasi, pengoperasian & pelatihan operator (opsional)

• Penggantian cepat suku cadang penting
